Mancal Bipartido SNAL 507 - FRM

Mancal Bipartido SNAL 507 - FRM

R$ 149,82 BRL
R$ 149,82 BRL
Frete calculado no checkout.

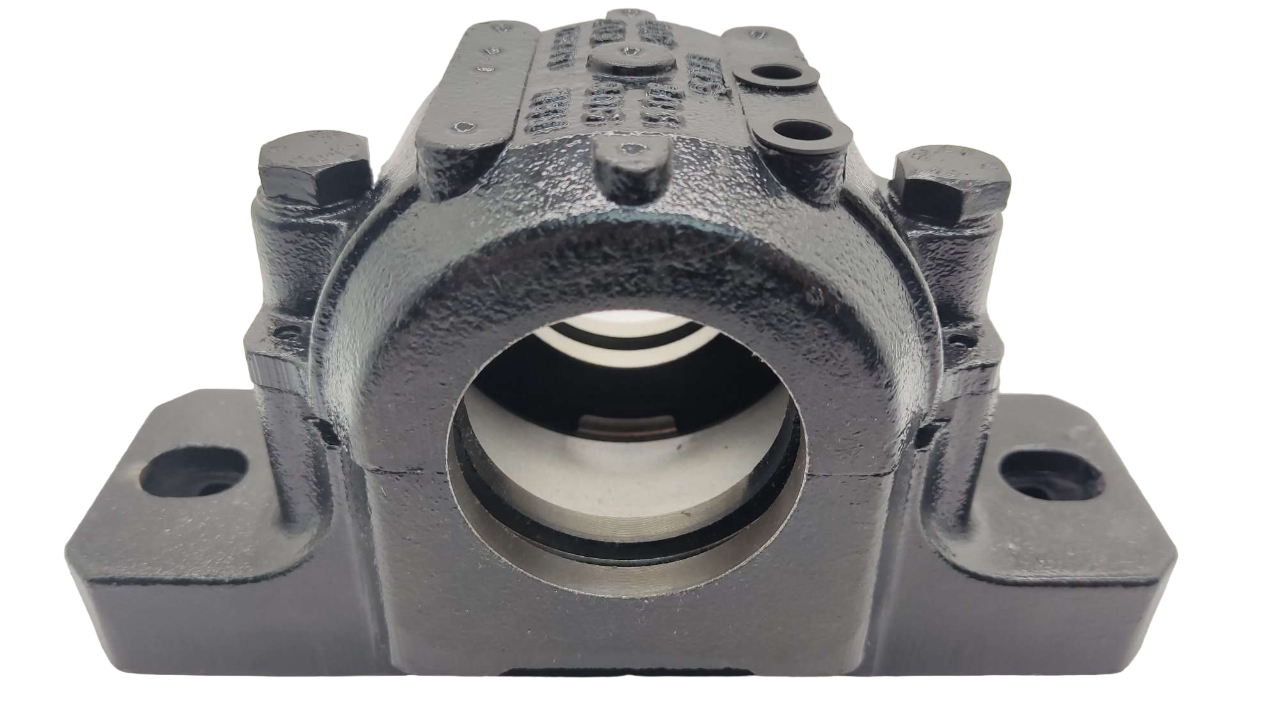

Mancal Bipartido SNAL 507 -

Caixa de mancal bipartida da família SNAL 500, destinada à montagem de rolamentos autocompensadores sobre bucha de fixação. O corpo bipartido facilita a instalação, a inspeção e a manutenção do conjunto.

Dados principais

  • Eixo métrico: 30 mm com as buchas indicadas abaixo.
  • Tampa cega compatível: AL 507.
  • Vedações compatíveis: TG, TA, TC ou TS, conforme a aplicação.
  • Peso aproximado da caixa: 2,6 kg.

Rolamentos, buchas e anéis FRB compatíveis

Rolamento Bucha de fixação Eixo Anéis para BP/BC
1207 K H 207 30 mm 2 × FRB 8,5/72
2207 K H 307 30 mm 2 × FRB 5,5/72
22207 K H 307 30 mm 2 × FRB 5,5/72

Os anéis FRB são usados somente nas montagens bloqueadas BP e BC. A identificação FRB utiliza o formato largura/diâmetro do alojamento.

Montagens possíveis

Execução Configuração Aplicação
BP — bloqueado/passante 2 vedações + 2 anéis FRB Fixa axialmente o rolamento; eixo passante.
BC — bloqueado/cego 1 vedação + tampa AL 507 + 2 anéis FRB Fixa axialmente o rolamento; ponta de eixo.
LP — livre/passante 2 vedações; sem anéis FRB Permite o deslocamento axial do rolamento; eixo passante.
LC — livre/cego 1 vedação + tampa AL 507; sem anéis FRB Permite o deslocamento axial do rolamento; ponta de eixo.

Em conjuntos com dois mancais no mesmo eixo, normalmente um mancal é bloqueado para posicionamento axial e o outro permanece livre para absorver a dilatação térmica do eixo.

Dimensões nominais da caixa

h a e b g w l Ca Da t Parafuso Peso
50 mm 185 mm 150 mm 52 mm 22 mm 94 mm 83 mm 34 mm 72 mm 21 mm M12 2,6 kg

Desenho da série

Desenho técnico da série SNAL 500

Confirme antes do pedido: código da caixa, diâmetro do eixo, rolamento, bucha, vedação e execução BP, BC, LP ou LC. Salvo indicação expressa no anúncio, a caixa é fornecida sem rolamento, bucha, vedações, anéis FRB e tampa cega.
