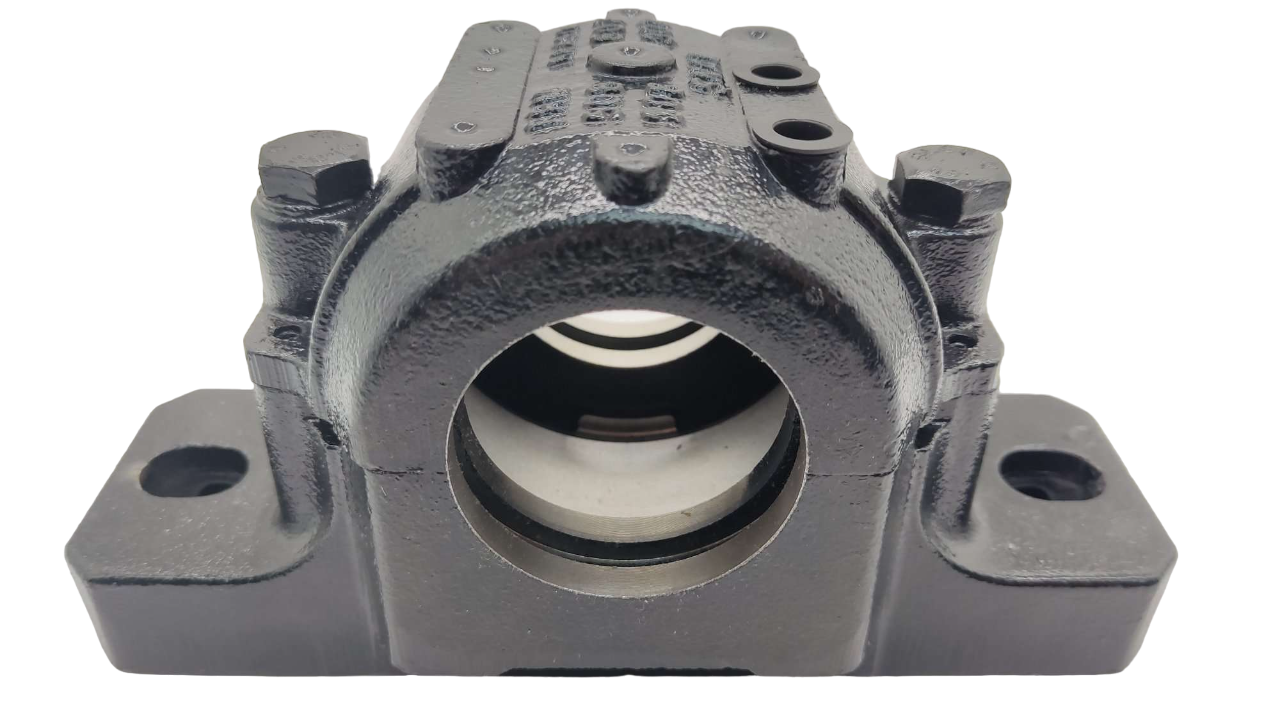

Mancal Bipartido SNAL 517 - FRM

Mancal Bipartido SNAL 517 - FRM

R$ 515,32 BRL
R$ 515,32 BRL
Frete calculado no checkout.

Mancal Bipartido SNAL 517 -

Caixa de mancal bipartida da família SNAL 500, destinada à montagem de rolamentos autocompensadores sobre bucha de fixação. O corpo bipartido facilita a instalação, a inspeção e a manutenção do conjunto.

Dados principais

  • Eixo métrico: 75 mm com as buchas indicadas abaixo.
  • Tampa cega compatível: AL 517.
  • Vedações compatíveis: TG, TA, TC ou TS, conforme a aplicação.
  • Peso aproximado da caixa: 11,0 kg.

Rolamentos, buchas e anéis FRB compatíveis

Rolamento Bucha de fixação Eixo Anéis para BP/BC
1217 K H 217 75 mm 2 × FRB 16,5/150
2217 K H 317 75 mm 2 × FRB 12,5/150
22217 K H 317 75 mm 2 × FRB 12,5/150

Os anéis FRB são usados somente nas montagens bloqueadas BP e BC. A identificação FRB utiliza o formato largura/diâmetro do alojamento.

Montagens possíveis

Execução Configuração Aplicação
BP — bloqueado/passante 2 vedações + 2 anéis FRB Fixa axialmente o rolamento; eixo passante.
BC — bloqueado/cego 1 vedação + tampa AL 517 + 2 anéis FRB Fixa axialmente o rolamento; ponta de eixo.
LP — livre/passante 2 vedações; sem anéis FRB Permite o deslocamento axial do rolamento; eixo passante.
LC — livre/cego 1 vedação + tampa AL 517; sem anéis FRB Permite o deslocamento axial do rolamento; ponta de eixo.

Em conjuntos com dois mancais no mesmo eixo, normalmente um mancal é bloqueado para posicionamento axial e o outro permanece livre para absorver a dilatação térmica do eixo.

Dimensões nominais da caixa

h a e b g w l Ca Da t Parafuso Peso
95 mm 320 mm 260 mm 90 mm 32 mm 183 mm 125 mm 61 mm 150 mm 37 mm M20 11,0 kg

Desenho da série

Desenho técnico da série SNAL 500

Confirme antes do pedido: código da caixa, diâmetro do eixo, rolamento, bucha, vedação e execução BP, BC, LP ou LC. Salvo indicação expressa no anúncio, a caixa é fornecida sem rolamento, bucha, vedações, anéis FRB e tampa cega.
