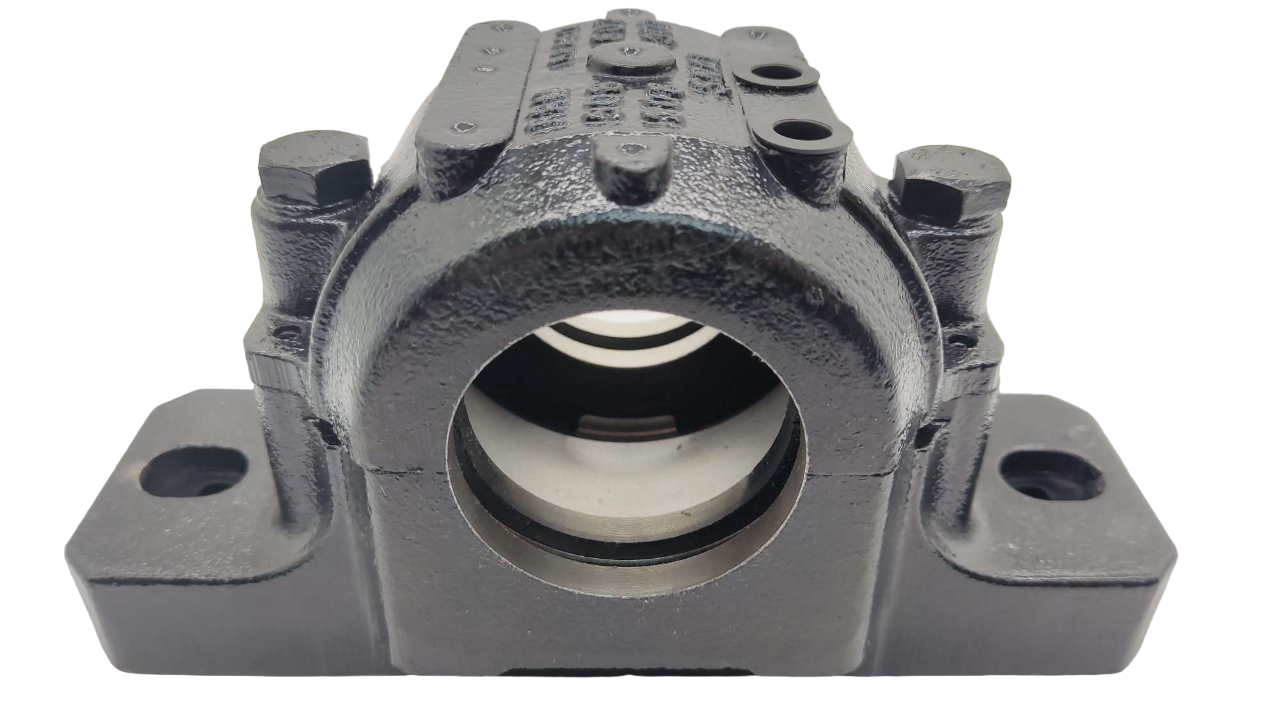

Mancal Bipartido SNAL 518 - FRM

Mancal Bipartido SNAL 518 - FRM

R$ 647,18 BRL
R$ 647,18 BRL
Frete calculado no checkout.

Mancal Bipartido SNAL 518 -

Caixa de mancal bipartida da família SNAL 500, destinada à montagem de rolamentos autocompensadores sobre bucha de fixação. O corpo bipartido facilita a instalação, a inspeção e a manutenção do conjunto.

Dados principais

  • Eixo métrico: 80 mm com as buchas indicadas abaixo.
  • Tampa cega compatível: AL 518.
  • Vedações compatíveis: TG, TA, TC ou TS, conforme a aplicação.
  • Peso aproximado da caixa: 14,3 kg.

Rolamentos, buchas e anéis FRB compatíveis

Rolamento Bucha de fixação Eixo Anéis para BP/BC
1218 K H 218 80 mm 2 × FRB 17,5/160
2218 K H 318 80 mm 2 × FRB 12,5/160
22218 K H 318 80 mm 2 × FRB 12,5/160
23218 K H 2318 80 mm 2 × FRB 6,25/160

Os anéis FRB são usados somente nas montagens bloqueadas BP e BC. A identificação FRB utiliza o formato largura/diâmetro do alojamento.

Montagens possíveis

Execução Configuração Aplicação
BP — bloqueado/passante 2 vedações + 2 anéis FRB Fixa axialmente o rolamento; eixo passante.
BC — bloqueado/cego 1 vedação + tampa AL 518 + 2 anéis FRB Fixa axialmente o rolamento; ponta de eixo.
LP — livre/passante 2 vedações; sem anéis FRB Permite o deslocamento axial do rolamento; eixo passante.
LC — livre/cego 1 vedação + tampa AL 518; sem anéis FRB Permite o deslocamento axial do rolamento; ponta de eixo.

Em conjuntos com dois mancais no mesmo eixo, normalmente um mancal é bloqueado para posicionamento axial e o outro permanece livre para absorver a dilatação térmica do eixo.

Dimensões nominais da caixa

h a e b g w l Ca Da t Parafuso Peso
100 mm 345 mm 290 mm 100 mm 35 mm 194 mm 140 mm 65 mm 160 mm 46 mm M20 14,3 kg

Desenho da série

Desenho técnico da série SNAL 500

Confirme antes do pedido: código da caixa, diâmetro do eixo, rolamento, bucha, vedação e execução BP, BC, LP ou LC. Salvo indicação expressa no anúncio, a caixa é fornecida sem rolamento, bucha, vedações, anéis FRB e tampa cega.
