Mancal Bipartido SNAL 520 - FRM

Mancal Bipartido SNAL 520 - FRM

R$ 814,36 BRL
R$ 814,36 BRL
Frete calculado no checkout.

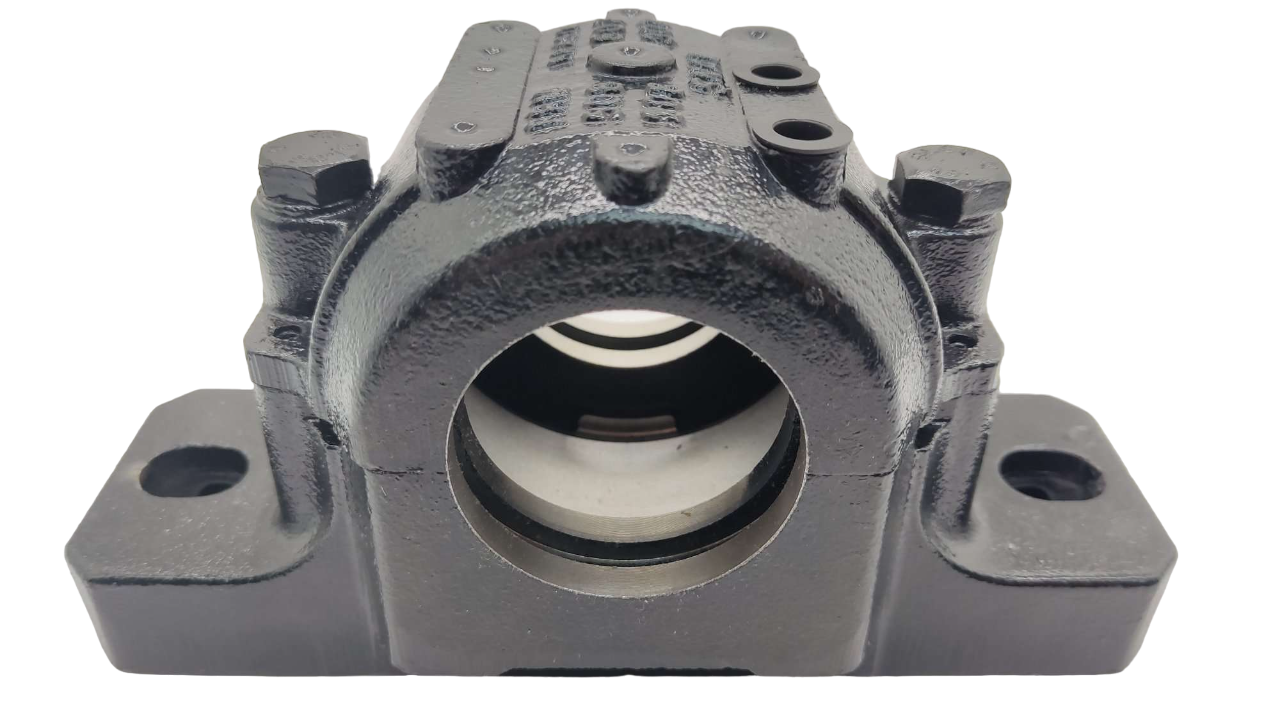

Mancal Bipartido SNAL 520 -

Caixa de mancal bipartida da família SNAL 500, destinada à montagem de rolamentos autocompensadores sobre bucha de fixação. O corpo bipartido facilita a instalação, a inspeção e a manutenção do conjunto.

Dados principais

  • Eixo métrico: 90 mm com as buchas indicadas abaixo.
  • Tampa cega compatível: AL 520.
  • Vedações compatíveis: TG, TA, TC ou TS, conforme a aplicação.
  • Peso aproximado da caixa: 20,0 kg.

Rolamentos, buchas e anéis FRB compatíveis

Rolamento Bucha de fixação Eixo Anéis para BP/BC
1220 K H 220 90 mm 2 × FRB 18/180
2220 K H 320 90 mm 2 × FRB 12/180
22220 K H 320 90 mm 2 × FRB 12/180
23220 K H 2320 90 mm 2 × FRB 4,85/180

Os anéis FRB são usados somente nas montagens bloqueadas BP e BC. A identificação FRB utiliza o formato largura/diâmetro do alojamento.

Montagens possíveis

Execução Configuração Aplicação
BP — bloqueado/passante 2 vedações + 2 anéis FRB Fixa axialmente o rolamento; eixo passante.
BC — bloqueado/cego 1 vedação + tampa AL 520 + 2 anéis FRB Fixa axialmente o rolamento; ponta de eixo.
LP — livre/passante 2 vedações; sem anéis FRB Permite o deslocamento axial do rolamento; eixo passante.
LC — livre/cego 1 vedação + tampa AL 520; sem anéis FRB Permite o deslocamento axial do rolamento; ponta de eixo.

Em conjuntos com dois mancais no mesmo eixo, normalmente um mancal é bloqueado para posicionamento axial e o outro permanece livre para absorver a dilatação térmica do eixo.

Dimensões nominais da caixa

h a e b g w l Ca Da t Parafuso Peso
112 mm 380 mm 320 mm 110 mm 40 mm 217 mm 160 mm 70 mm 180 mm 52 mm M24 20,0 kg

Desenho da série

Desenho técnico da série SNAL 500

Confirme antes do pedido: código da caixa, diâmetro do eixo, rolamento, bucha, vedação e execução BP, BC, LP ou LC. Salvo indicação expressa no anúncio, a caixa é fornecida sem rolamento, bucha, vedações, anéis FRB e tampa cega.
