Porca de Fixação KM 20

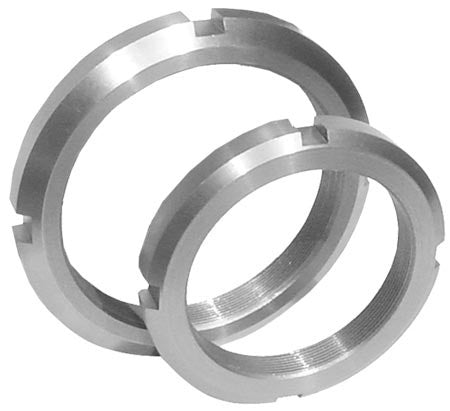

Porca de fixação com arruela de trava

A porca de fixação com arruela de trava é utilizada em conjuntos de rolamentos para assegurar a fixação axial correta no eixo, evitando deslocamentos, folgas e perdas de ajuste durante a operação. Seu projeto robusto garante segurança e estabilidade em aplicações industriais contínuas.

Fabricada com elevada precisão dimensional, permite perfeito acoplamento com a arruela de trava correspondente, aumentando a confiabilidade do conjunto e facilitando os processos de montagem e desmontagem. É amplamente aplicada em sistemas que utilizam buchas de fixação e buchas de desmontagem.

• Fixação axial segura para rolamentos e buchas
• Compatível com arruela de trava específica
• Construção robusta para aplicações industriais
• Facilita a montagem e desmontagem do conjunto
• Utilização com chave de gancho padrão

Dimensões e especificações

• Medida da rosca (G): M 100 x 2
• Diâmetro externo (Dm): 130 mm
• Espessura (B): 18 mm
• Diâmetro do chanfro (D): 120 mm
• Largura do rasgo (m): 10 mm
• Profundidade do rasgo (n): 4 mm
• Peso: 0,65 kg
• Utilizada em conjunto com: Arruela de trava MB 20
• Ferramenta recomendada: Chave de gancho HN 20

Aplicações

• Montagem de buchas de fixação: H 220, HA 220, HE 220, HS 220, H 320, HA 320, HE 320, HS 320, H 3120, HA 3120, HE 3120, HS 3120, H 2320, HA 2320, HE 2320, HS 2320
• Desmontagem de buchas: AH 218, AHX 318, AHX 2318, AHX 3218
