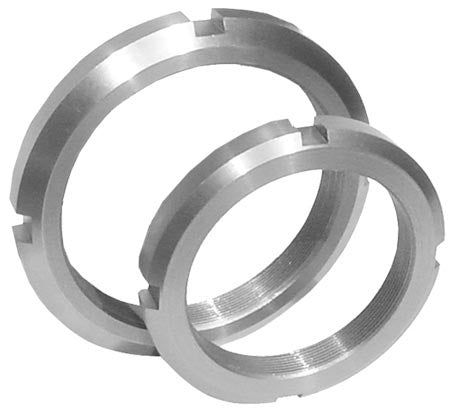

Porca de Fixação KM 4

Porca de fixação com arruela de trava

A porca de fixação com arruela de trava é utilizada em conjuntos de rolamentos para garantir a fixação axial correta no eixo, evitando deslocamentos, folgas e perda de ajuste durante a operação. Seu design compacto e preciso assegura confiabilidade em aplicações industriais.

Fabricada com alta precisão dimensional, proporciona perfeito acoplamento com a arruela de trava correspondente, aumentando a segurança operacional e facilitando os processos de montagem e desmontagem. É amplamente aplicada em sistemas que utilizam buchas de fixação.

• Fixação axial segura para rolamentos e buchas
• Compatível com arruela de trava específica
• Construção compacta e precisa
• Facilita a montagem e desmontagem do conjunto
• Utilização com chave de gancho padrão

Dimensões e especificações

• Medida da rosca (G): M 20 x 1
• Diâmetro externo (Dm): 32 mm
• Espessura (B): 6 mm
• Diâmetro do chanfro (D): 26 mm
• Largura do rasgo (m): 4 mm
• Profundidade do rasgo (n): 2 mm
• Peso: 0,0195 kg
• Utilizada em conjunto com: Arruela de trava MB 4
• Ferramenta recomendada: Chave de gancho HN 4

Aplicações

• Montagem de buchas de fixação: H 204, HA 204, HE/HS 204, H 304, HA 304, HE/HS 304, H 2304, HA 2304, HE/HS 2304
